水用電磁閥(液用電磁閥)

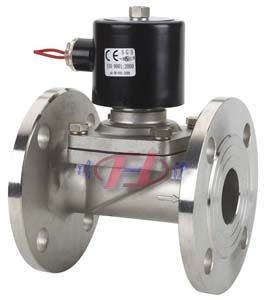

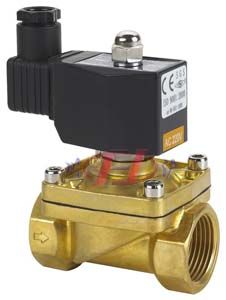

水用電磁閥 | 液用電磁閥 (不銹鋼)	水用電磁閥 | 液用電磁閥 (黃銅)

■ 產品概述

本系列水用電磁閥(液用電磁閥)適用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于水用電磁閥(液用電磁閥)采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

■ 結構特點

1、電磁先導膜片式操作結構。
2、閥門流量比普通閥提高10%。
3、采用特殊密封結構和特種密封材料無泄漏。
4、壽命長是同類產品的5倍以上。
5、工作平穩噪音低、無水錘沖擊、無顫抖聲。
6、采用膜片式、對介質潔凈度要求較低 。
7、不銹鋼可動鐵芯經久耐用，反應快速。
8、配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上。
9、防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)。
10、引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)。

■ 結構原理

水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

■ 主要技術參數

■ 主要外形及連接尺寸
