波紋管截止閥

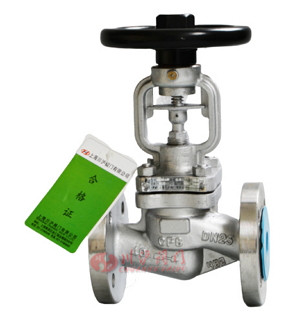

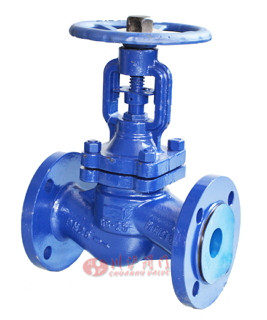

波紋管截止閥(材質碳鋼)	波紋管截止閥(材質不銹鋼)

■ 產品概述

波紋管截止閥根據不同的生產標準，劃分為國標波紋管截止閥（標準GB/T12235）和德標波紋管截止閥（標準DIN3356）。波紋管截止閥大特點是在普通截止閥閥芯上增加了波紋管，使得閥門在密封性能上大大提升，杜絕了介質的外漏的情況，所以多用于有害氣體、液體等介質管道上使用。閥門廣泛應用于市政建設、農田水利、火力發電、石油化工、消防環保、醫藥等各個領域。

波紋管截止閥特點：
1、雙重密封設計（波紋管＋填料），若波紋管實效，閥桿填料也會避免泄漏，并符合國際密封標準；
2、沒有流體損失，降低能源損失，提高工廠設備安全；
3、使用壽命長，減少維修次數，降低經營成本；
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件；
5、氣體介質閥座采用PTFE軟密封材料提高閥門的密封性；
6、耐高溫，當溫度≤425°時，閥座采用錐面硬密封，達到氣密性能零泄漏。

■ 主要技術參數

結構形式	BB-BG-OS&Y
驅動方式	手動
驅動方式	電動
設計標準	GB12235、DIN3356
結構長度	GB12221、DIN3202
連接法蘭	GB9113、JB/T79、HG20592、DIN2543-2545
試驗和檢驗	JB/T9092、GB/T13927、DIN3230

■ 零部件參數

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

■ 應用規范

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力 (MPa)	適用溫度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

■ 主要外形及連接尺寸

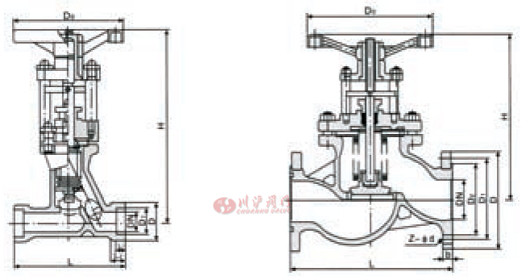

國標波紋管截止閥外型尺寸圖

國標波紋管截止閥公稱壓力PN1.6/2.5/4.0MPa連接尺寸

產品型號	公稱通徑 DN	PN1.6/2.5/4.0MPa							WT (kg)
產品型號	公稱通徑 DN	L	D	D1	L1	L2	H	Do	WT (kg)
WJ61H-16C WJ61H-25 WJ61H-40 WJ61W-16P WJ61W-25P WJ61W-40P	15	110	34	22.5	10	18	214	22.5	1.9
	20	130	40	28.5	11	18	242	28.5	2.3
	25	140	48	24.5	12	20	245	34.5	3.4
	32	160	56	43	14	22	296	43	5.2
	40	180	64	49	15	25	337	49	7.3
	50	230	85	61	18	28	342	61	10

國標波紋管截止閥公稱壓力PN1.6/2.5/4.0MPa連接尺寸

產品型號	公稱通徑	PN1.6/2.5/4.0MPa								WT
Type	DN	L	D	D1	D2	b	Z-￠d	H	Do	(kg)
WJ41W-16C WJ41W-16P	15	130	95	6S	47	14	4-13.5	202	120	5
	20	150	105	75	58	14	4-13.5	231	140	7
	25	160	115	85	68	14	4-13.5	231	140	9
	32	180	140	100	78	16	4-17.5	286	160	12
	40	200	150	110	88	16	4-17.5	317	200	16
	50	230	165	125	102	16	4-17.5	317	200	19
	65	290	185	145	122	18	8-17.5	331	240	23
	80	310	200	160	123	20	8-17.5	402	240	30
	100	350	220	180	158	20	8-17.5	416	320	42
	125	400	250	210	184	22	8-17.5	467	360	63
	150	480	285	240	212	24	8-22	525	360	90
	200	600	340	295	268	26	12-22	611	500	150
WJ41W-25C WJ41W-25P	15	130	95	65	47	16	4-13.5	202	120	5
	20	150	105	75	58	16	4-13.5	231	160	7
	25	160	115	85	68	16	4-13.5	231	160	9
	32	180	140	100	78	18	4-17.5	286	160	12
	40	200	150	110	88	18	4-17.5	317	200	19
	50	230	165	125	102	20	4-17.5	317	200	24
	65	290	185	145	122	22	8-17.5	331	280	33
	80	310	200	160	133	22	8-17.5	402	280	44
	100	350	235	190	158	24	8-22	416	320	60
	125	400	270	220	184	28	8-*26	467	360	72
	150	480	300	250	212	30	8-￠26	525	360	98
	200	600	360	310	278	30	12-^27	611	500	169
WJ41W-40C WJ41W-40P	15	130	95	65	47	16	4-613.5	202	120	5
	20	150	105	75	58	16	4-^13.5	228	160	7
	25	160	115	85	68	16	4 - *13.5	228	160	9
	32	180	140	100	78	18	4-617.5	274	160	12
	40	200	150	110	88	20	4-617.5	345	200	16
	50	230	165	125	102	22	4 - *17.5	396	200	23
	65	290	180	145	122	22	8-617.5	339	280	33
	80	310	200	160	133	24	8 - *17.5	405	280	43
	100	350	235	190	158	28	8-￠22	460	320	69

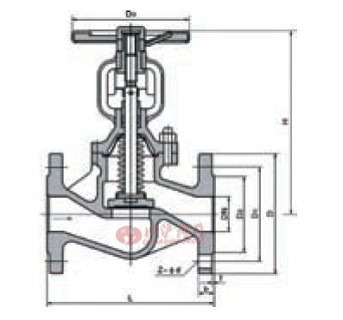

德標波紋管截止閥外型尺寸圖

德標波紋管截止閥公稱壓力PN1.6/2.5/4.0MPa連接尺寸

產品型號 Type	公稱a徑	PN1.6/2.5/4.0MPa								WT
產品型號 Type	DN	L	D	D1	D2	b	Z-￠d	H	Do	（kg)
DIN/WJ41H-16C DIN/WJ41W-16P	15	130	95	65	45	16	4-14	191	120	5
	20	150	105	75	58	18	4-14	191	140	7
	25	160	115	85	68	18	4-14	197	140	9
	32	180	140	100	78	18	4-18	200	160	12
	40	200	150	110	88	18	4-18	218	200	16
	50	230	165	125	102	20	4-18	220	200	19
	65	290	185	145	122	18	4-18	238	240	23
	80	310	200	160	138	20	8-18	257	240	30
	100	350	220	180	150	20	8-18	340	320	42
	125	400	250	210	188	22	8-18	360	360	63
	150	480	285	240	212	22	8-22	390	360	90
	200	600	340	295	268	24	12-22	530	500	150
DIN/WJ41H-25 DIN/WJ41W-25P	15	130	95	65	45	16	4-14	191	120	5
	20	150	105	75	58	18	4-14	191	160	7
	25	160	115	85	68	18	4-14	197	160	9
	32	180	140	100	78	18	4-18	200	160	12
	40	200	150	110	88	18	4-18	218	200	19
	50	230	165	125	102	20	4-18	220	200	24
	65	290	185	145	122	22	8-18	238	280	33
	80	310	200	160	138	24	8-18	257	280	44
	100	350	235	220	162	24	8-22	340	320	60
	125	400	270	250	188	26	8-26	360	360	72
	150	480	300	295	218	28	8-26	390	360	98
	200	600	360	310	278	30	12-26	530	500	169
DIN/WJ41H-40 DIN/WJ41W-40	15	130	95	65	45	16	4-14	191	120	5
	20	150	105	75	58	18	4-14	191	160	7
	25	160	115	85	68	18	4-14	197	160	9
	32	180	140	100	78	18	4-18	200	160	12
	40	200	150	110	88	18	4-18	218	200	16
	50	230	165	125	102	20	4-18	220	200	23
	65	290	185	145	122	22	8-18	238	280	33
	80	310	200	160	138	24	8-18	257	280	45
	100	350	235	220	162	24	8-22	340	320	69
	125	400	270	250	188	26	8-26	360	360	98
	150	480	300	295	218	28	8-26	390	360	170

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
