美標法蘭閘閥

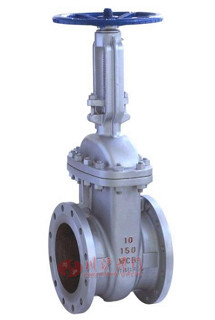

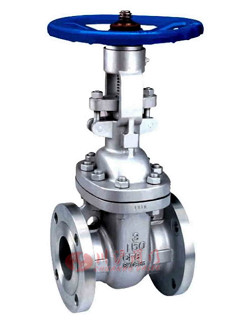

美標法蘭閘閥(不銹鋼材質)	美標法蘭閘閥(碳鋼材質)

■ 產品概述

川滬公司生產的美標法蘭閘閥（150lb、300lb、600lb美標閘閥）適用于電力、石油、化工等行業的水、蒸汽、油品及腐蝕性介質等設備和管道上，用作接通或切斷管道中流通的介質。

■ 產品特點

1.設計制造Design and Manufacture:API600、ANSI B16.34
2.結構長度Face to face dimension:ANSI B16.10
3.連接尺寸Connecting Size：法蘭端按FLG:ANSI B16.5 對焊端BW:ANSI B16.25
4.閥體材料 Body material： WCB WC6、WC9、CF3、CF8、CF3M、CF8M

■ 型號編制

代號	閥體材料	適用介質	溫度
C	碳鋼WCB	水.蒸汽、油品等	≤ 425℃
I	鉻鉬鋼1Cr5Mo	水.蒸汽、油品等	≤550℃
V	鉻鉬釩鋼12CrMoV	水.蒸汽、油品等 W	≤595℃
P	鉻鎳鈦鋼0Cr18Ni9Ti	硝酸等	≤200℃
P	鉻鎳鈦鋼0Cr18Ni9Ti	高溫蒸汽、油品	≤600℃
R	鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti	醋酸類	≤200℃
R	鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti	高混蒸汽，油品	≤650℃
M	蒙乃爾合金Monel	氫氟酸	≤480℃

■ 試驗標準

公稱壓力 CLASS	試驗壓力MPa
公稱壓力 CLASS	殼體強度	密封(液）	上密封（液）	氣密封
150	3.0	2.2	2.2	0.5 ?0.7
300	7.5	5.5	5.5
600	15	11	11
900	22.5	16.5	16.5

■ 零部件材質

名稱	材料
閥體閥蓋	鑄件	WCB	ZG1Cr5Mo	ZG1Cr5Mo	CF8 ZG0Cr18Ni9Ti	CF8M ZG0Cr18Ni12Mo2Ti	CF3 ZG00Cr18Ni10	CF3M ZG00Cr18Ni12MoTi
閥體閥蓋	鍛件	A105	1Cr5Mo	12Cr5M0V	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni12Mo2Ti
閥板	鑄件	WCB	ZG1Cr5Mo ZG0Cr18Ni10	ZG12CrMoV ZG0Cr18N.10	CF8 ZG0Cr18Ni9Ti	CF8 ZGOCr18Ni9Ti	CF3 ZG00Cr18Ni10	CF3M ZG00Cr18Ni12MoTi
閥板	鍛件	A105	1Cr5Mo 0Cr18Ni10	12CrMoV 0Cr18Ni10	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti	00Cr18Ni1O	00Cr18N.12Mo2Ti
支架	鑄件	WCB			CF8M
閥桿	棒料	2Cr13	25Cr2MoV	25Cr2MoV	304 0Cr18Ni9	316 OCr17Ni12Mo2Ti	304L 00Cr17Ni11	316L COCr17Nil4Mo2
閘板閥座密封面	堆焊鐵基合金堆焊鉆基合金（司太立合金Stellite）				本體材料堆焊鉆基合金（司太立合金Stellite）
墊片墊環 密封環	高強復合柔性石墨 304/柔性石墨纏繞墊				聚四氟乙烯 PTFE 304/柔性石墨纏繞墊
填料	柔性石墨增強柔性石墨（夾合金絲）				聚四氟乙烯PTFE 增強柔性石墨（夾合金絲）
閥桿螺母	鋁青銅
手輪	①球墨鑄鐵②可鍛鑄鐵③沖壓碳鋼

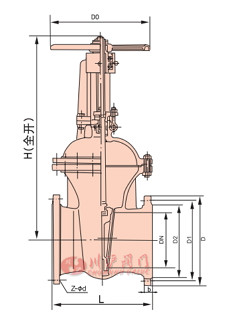

■ 主要外形及連接尺寸

公稱壓力CLASS	公稱通徑 DN		主要外形尺寸及連接尺寸(mm>									Wt/Kg
	公稱通徑 DN		L		D	D1	D2	b	Z- O d	H	DO	Wt/Kg
	mm	in	RF	BW	D	D1	D2	b	Z- O d	H	DO	RF	BW
150Lb	50	2	178	216	152	120.5	92	18	4-19	410	240	24	22
	65	2?	190	241	178	139.5	105	19	4-19	450	240	31	29
	80	3	203	283	190	152.5	127	22	4-19	515	280	40	37
	100	4	229	305	229	190.5	157	26	8-19	615	320	55	45
	150	6	267	403	279	241.5	216	27	8-22	810	360	90	80
	200	8	292	419	343	298.5	270	30	8-22	1010	400	145	130
	250	10	330	457	406	362	324	32	12-25	1190	450	230	210
	300	12	356	502	483	432	381	34	12-25	1370	560	330	290
	350	14	381	572	533	476	413	38	12-29	1540	640	430	390
	400	16	406	610	597	540	470	39	16-29	1750	640	570	520
	450	18	432	660	635	578	533	42	16-32	1980	720	740	700

公稱壓力 CLASS	DN		主要外形尺寸及連接尺寸(mm>									Wt/Kg
	DN		L		D	D1	D2	b	Z- <l>d	H	DO	Wt/Kg
	mm	in	RFBW	RJ	D	D1	D2	b	Z- <l>d	H	DO	RF	BW	RJ
300Lb	50	2	216	232	165	127	92	24	8-19	460	240	32	26	37
	65	2?	241	257	190	149	105	27	8-22	500	240	39	31	45
	80	3	283	298	210	168.5	127	31	8-22	540	280	55	44	65
	100	4	306	321	254	200	157	34	8-22	640	320	80	60	90
	150	6	403	419	318	270	216	38	12-22	870	360	160	130	175
	200	8	419	435	381	330	270	43	12-25	1045	400	250	210	265
	250	10	457	473	445	387.5	324	50	16-29	1240	450	370	310	390
	300	12	502	518	521	451	381	53	16-32	1425	560	560	470	620
	350	14	762	778	584	514.5	413	56	20-32	1585	640	820	690	880
	400	16	838	854	648	571.5	470	69	20-35	1960	640	1010	870	1100
	450	18	914	930	711	628.5	533	62	24-35	2155	720	1300	1110	1400

公稱壓力 CLASS	公稱通徑 DN		主要外形尺寸及連接尺寸									Wt/Kg
	公稱通徑 DN		L		D	D1	D2	b	Z-Od	H	DO	Wt/Kg
	mm	in	RFBW	RJ	D	D1	D2	b	Z-Od	H	DO	RF RJ	BW
600Lb	50	2	292	295	165	127	92	33	8-19	470	280	42	35
	65	2?	330	333	190	149	100	36	8-22	520	280	55	45
	80	3	356	359	210	168	127	39	8-22	570	320	70	55
	100	4	432	435	273	216	157	45	8-25	700	360	120	90
	150	6	559	562	356	292	216	55	12-29	950	400	250	190
	200	8	660	664	419	349	270	63	12-32	1260	450	480	400
	250	10	787	791	508	432	324	71	16-35	1500	560	790	660
	300	12	838	841	559	489	381	74	20-35	1720	640	1020	860
	350	14	889	892	603	527	413	77	20-38	1870	640	1340	1150
	400	16	991	994	686	603	470	84	20-41	2060	720	1820	1560

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
