自力式液位調節閥的工作原理

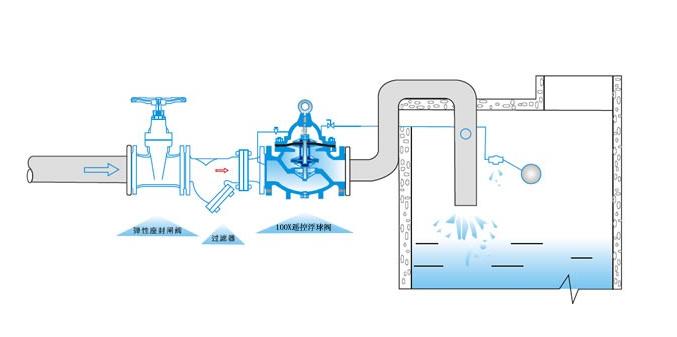

自力式液位調節閥又稱浮球控制閥，其工作原理如圖：
浮球通過連桿機構與調節閥的閥桿相連接，通過浮球與連桿機構的作用，調節閥門的開度，來使液位保持在適當?shù)母叨?。?dāng)出液量減少，容器內液位升高時，說明進液量大于出液量，浮球隨之升高，并通過連桿機構立即將閥門關小；反之，當液位降低時，浮球通過連桿機構將閥門開大，直到進出液量相等，液位穩定為止。這是進口控制的工作原理。出口液位控制與進口控制原理相同，但閥芯反裝。
??
在這個自力式液位調節閥里，浮球是系統的檢測元件，而連桿機構就是一個簡單的調節器，閥門就是一個終的執行元件，這就組成了一個完整的液位自控系統。
???
自力式液位調節閥的流量特性有直線和等百分比可選，閥體結構形式有直通式和角式兩種，閥體材質不銹鋼或者碳鋼可選。
|
