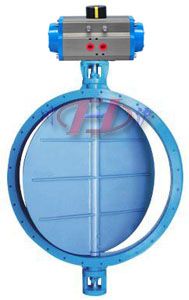

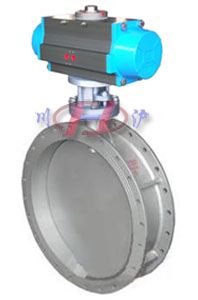

氣動通風蝶閥
 |
 |

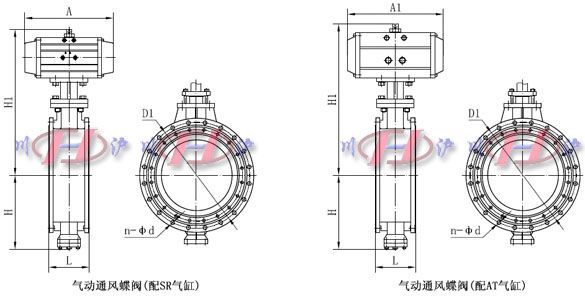

| 氣動通風蝶閥 (配SR氣缸) |
氣動通風蝶閥 (配AT氣缸) |
■ 產品概述
川滬公司經營的氣動通風蝶閥、氣動煙氣蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。氣動通風蝶閥、氣動煙氣蝶閥內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。氣動通風蝶閥是一種非密閉型蝶閥，氣動通風蝶閥、氣動煙氣蝶閥廣泛適用于建材、冶金、礦山、電力等經營過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
■ 主要技術參數
● 閥體
| 閥體形式 |
鋼板焊接閥體 |
| 公稱通徑 |
DN50～2000mm |
| 公稱壓力 |
PN0.25、0.6、1.0 MPa |
| 法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 |
法蘭式、對夾式 |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓蓋壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
● 執行機構
| 執行器型號 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器 |
| 供氣壓力 |
400～700KPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
| 閥體、底座 |
碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 閥座 |
不銹鋼 |
| 閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
■ 主要性能規范
| 公稱通徑DN(mm) |
50-2000 |
| 公稱壓力 |
PN(MPa) |
0.25 |
0.6 |
1.0 |
| 試驗壓力 |
強度試驗 |
0.375 |
0.9 |
1.5 |
| 密封試驗 |
0.275 |
0.66 |
1.1 |
| 適用介質 |
煤氣、含塵氣體、煙道氣等。 |
■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根據所配執行機構而定 |
| A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
