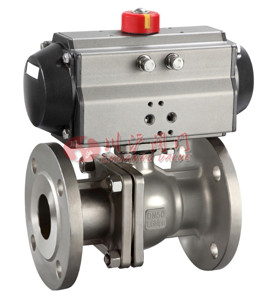

氣動高平臺法蘭球閥
 |
 |

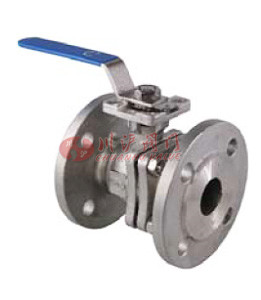

| 手動高平臺法蘭球閥 |
氣動高平臺法蘭球閥 |
■ 產品概述
氣動高平臺法蘭球閥是由高平臺法蘭球閥和氣動執行器組成，高平臺球閥實現了免支架安裝效果，和氣動執行器或電動執行器組成氣動球閥和電動球閥，比帶支架型球閥節約了100mm高度空間， 具有結構緊湊、安裝效果好、維護簡單等特點。閥門可以通過電磁閥來遠程控制閥門開關，也可和閥門定位器組成氣動調節型球閥，實現4-20mA控制閥門開度大小，實現對管道介質流量大小的調節。
■ 主要技術參數

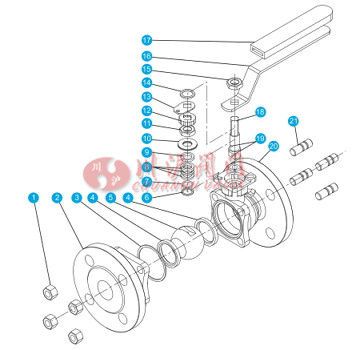

● 閥體分解圖
● 零部件材質
| 序號號 |
零部件 |
材質 |
| 1 |
NUT |
SUS304 |
| 2 |
CAP |
CF8M |
CF8 |
| 3 |
CAP GASKET |
PTFE |
PTFE |
| 4 |
BALL SEAT |
PTFE |
PTFE |
| 5 |
BALL |
SUS316 |
SUS304 |
| 6 |
THRUST WASHER |
PTFE |
PTFE |
| 7 |
0-RING |
VITON |
| 8 |
STEM PACKING |
PTFE |
| 9 |
GLAND |
SUS304 |
| 10 |
BELLEVILLE WASHER |
SUS304 |
| 11 |
STOP NUT |
SUS304 |
| 12 |
NUT CAP |
SUS304 |
| 13 |
LOCKING PIN |
SUS304 |
| 14 |
WASHER |
SUS304 |
| 15 |
STEM NUT |
SUS304 |
| 16 |
HANDLE |
SUS304 |
| 17 |
HANDLE COVER |
PLASTIC |
| 18 |
STEM |
SUS316 |
SUS304 |
| 19 |
ANTI.STATIC |
SUS304 |
| 20 |
BODY |
CF8M |
CF8 |
| 21 |
BOLT |
SUS304 |

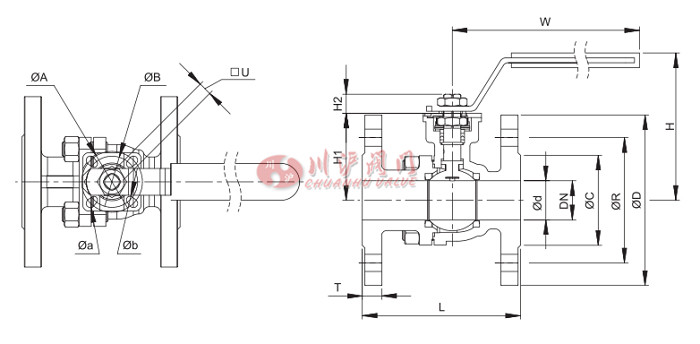

● 球閥結構圖
● 扭矩和流量系數CV值
| DN |
φd |
L |
H |
H1 |
H2 |
W |
φA |
φB |
φa |
φb |
□U |
φC |
φR |
φD |
扭矩
N.M |
CV |
| 15 |
15 |
130 |
69 |
49 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
45 |
65 |
95 |
5 |
3.4 |
| 20 |
20 |
140 |
75 |
54 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
58 |
75 |
105 |
7 |
7.1 |
| 25 |
25 |
150 |
87 |
60 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
68 |
85 |
115 |
8 |
12.4 |
| 32 |
32 |
165 |
99 |
72 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
78 |
100 |
140 |
15 |
20.3 |
| 40 |
38 |
180 |
116 |
80 |
14 |
195 |
70 |
50 |
9 |
7 |
14 |
88 |
110 |
150 |
22 |
28.5 |
| 50 |
50 |
200 |
124 |
88 |
15 |
195 |
70 |
50 |
9 |
7 |
14 |
102 |
125 |
165 |
25 |
47.5 |
| 65 |
65 |
225 |
140 |
102 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
122 |
145 |
185 |
49 |
76 |
| 80 |
80 |
250 |
153 |
116 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
138 |
160 |
200 |
83 |
108.4 |
| 100 |
100 |
280 |
175 |
134 |
19 |
300 |
102 |
70 |
11 |
9 |
19 |
158 |
180 |
220 |
115 |
198 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能參數
| 試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7 |

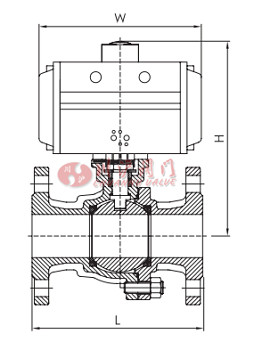

■ 主要外形及連接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
225 |
250 |
280 |
320 |
360 |
457 |
| H |
164 |
195 |
205 |
246 |
267 |
290 |
350 |
375 |
440 |
480 |
564 |
680 |
| W |
140.5 |
158.5 |
158.5 |
210.5 |
247.5 |
268.5 |
345 |
408.5 |
437.5 |
487 |
543 |
621 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
