氣動壓力調節閥
 |
 |

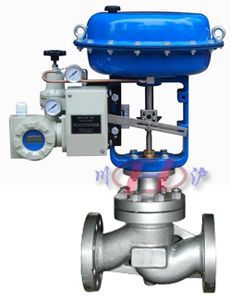

| ZJSYL氣動壓力調節閥(標準型) |

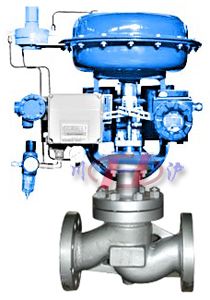

ZJSYL氣動壓力調節閥(帶側裝手輪) |
■ 產品概述
ZJSYL氣動壓力調節閥是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配用多彈簧氣動薄膜執行機構，執行機構高度低、重量輕、裝備簡便。調節閥閥芯采用籠式套筒閥芯，將氣源壓力變換為閥芯的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力連續調節。氣動壓力調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造球型閥 |
| 公稱通徑 |
DN20～300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
籠式套筒型閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構及附件、作用形式
| 執行器型式 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程 |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
■ 主要零件材料及結構圖
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
墊片 |
PTFE/金屬石墨墊片 |
| 3 |
閥籠 |
304 |
304 |
316 |
316L |
| 4 |
閥芯 |
304 |
304 |
316 |
316L |
| 5 |
導向套 |
304 |
304 |
316 |
316L |
| 6 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
閥桿 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
PTFE/柔性石墨 |
| 9 |
彈簧 |
65Mn |
304 |
316 |
316L |
| 10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |
■ 額定流量系數Kv、額定行程、配用執行器型號
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
直線 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 額定行程 |
16 |
25 |
40 |
60 |
100 |
| 配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |

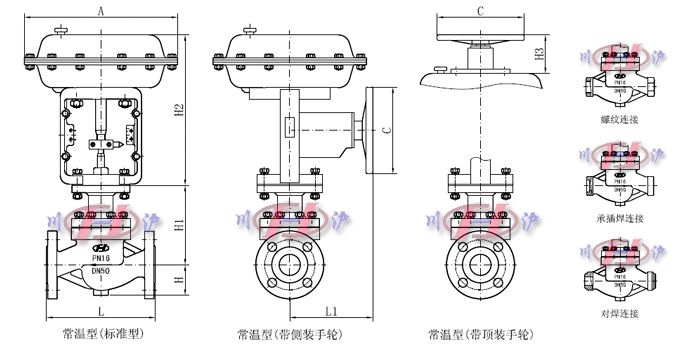

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
| PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
| PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
| H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
390 |
450 |
| H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
| H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
| L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
