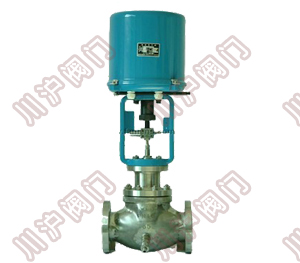

夾套保溫電動調節閥
 |
 |
| 夾套保溫電動調節閥 |
夾套保溫電動調節閥外形尺寸圖 |
■ 產品概述
上海川滬閥門有限公司生產的夾套保溫電動調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。
電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。
電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。
■ 主要技術參數
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
440 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
360 |
| 允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.1 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
| 額定行程 |
16 |
25 |
40 |
60 |
| 閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
| 壓蓋形式 |
螺栓壓緊式 |
| 閥芯形式 |
單座式、套筒式 |
| 流量特性 |
等百分比、快開特性 |
| 配置執行器類別 |
3810系列、PSL系列等電動執行器(客戶指定品牌亦可) |
| 執行器參數 |
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要零件材料
| 閥體 |
WCB |
304 |
316 |
316L |
| 墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
| 閥座/套筒 |
304 |
304 |
316 |
316L |
| 閥芯 |
304 |
304 |
316 |
316L |
| 導向套/并帽 |
304 |
304 |
316 |
316L |
| 中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
| 閥蓋 |
WCB |
304 |
316 |
316L |
| 閥桿 |
304 |
304 |
316 |
316L |
| 保溫夾套 |
25 |
304 |
316 |
316L |
| 填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
| 螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
| 填料壓蓋 |
WCB |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配381L ±2.5； 配PSL±1.0 |
| 死區% |
1.0 |
| 始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
| 始點±2.5 |
終點±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
■ 主要外形及連接尺寸
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
| PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
| PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
| H1 |
182 |
182 |
218 |
225 |
230 |
264 |
271 |
285 |
320 |
| H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
| PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
| R |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
| PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
|
