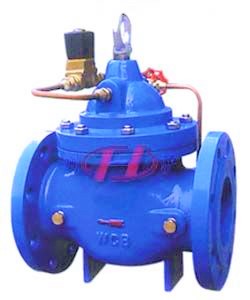

600X水力電動控制閥

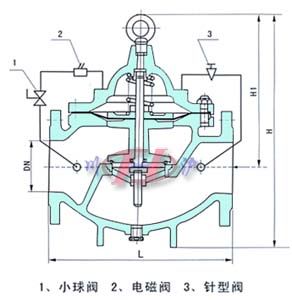

600X水力電動控制閥	600X水力電動控制閥 (結構圖)

■ 產品概述

600X水力電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。水力電動控制閥關閉速度可調，平穩關閉而不產生壓力波動。該水力電動控制閥體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

■ 工作原理

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

■ 主要技術參數

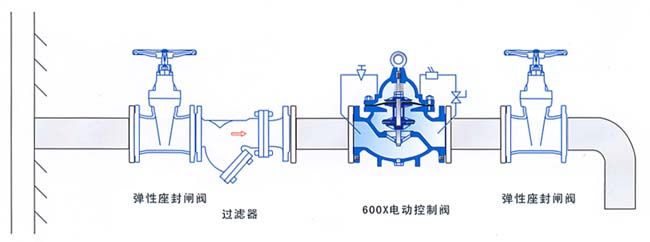

■ 安裝示意圖

■ 主要外形安裝尺寸
