水用減壓閥(空氣減壓閥)

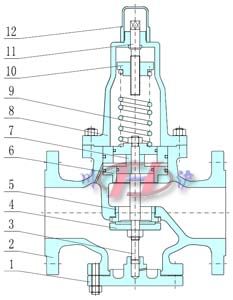

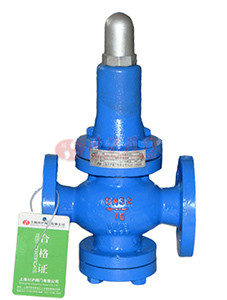

水用減壓閥|空氣減壓閥(法蘭式)	水用減壓閥|空氣減壓閥(結構圖)

■ 產品概述

水用減壓閥(空氣減壓閥)結構為彈簧活塞式減壓閥，是彈簧薄膜式減壓閥的代替產品，水用減壓閥(空氣減壓閥)與薄膜減壓閥相比有以下優點：
1、使用壽命長，不存在膜片損壞的問題。
2、耐高壓，出口壓力高時，薄膜片就不行了，而活塞式減壓閥可適應很高的出口壓力。
水用減壓閥(空氣減壓閥)可用于工作溫度0-90℃的水、空氣、和非腐蝕性液體管路上，在高層建筑的冷熱供水和消防供水的系統中，可取代常規分區水管，這樣可以簡化的節省系統的設備，降低工程造價，也可在各類空壓機設備的冷卻系統中起到減壓、穩壓的作用。

■ 工作原理

1、水用減壓閥(空氣減壓閥)通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
2、水用減壓閥(空氣減壓閥)介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓，迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓，由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力變化對出口壓力的影響，同時加大了出口壓力的作用面積，即加大敏感元件作用面積，從而減小了閥門出口的壓力偏差，大大提高了減壓閥的穩壓精度。

■ 主要技術參數與性能指標

■ 主要零件材料

■ 額定流量系數

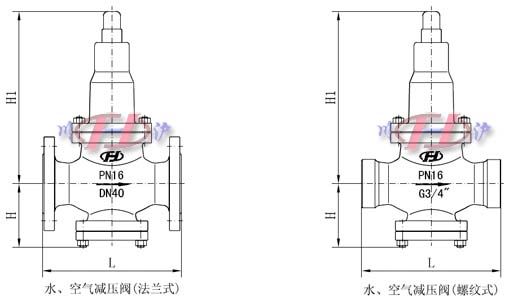

■ 主要外形尺寸
