自力式壓力調節閥
 |
 |

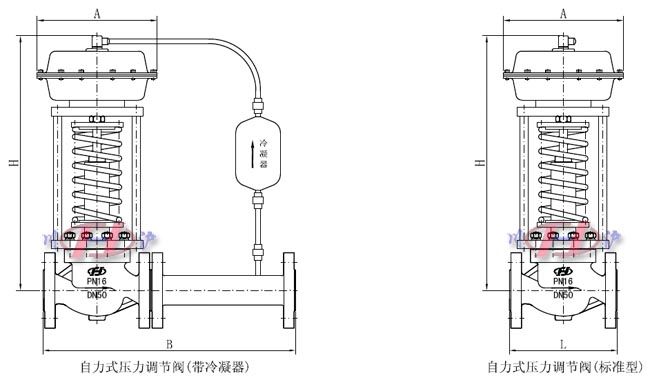

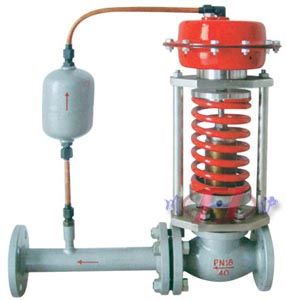

| 自力式壓力調節閥(帶冷凝器) |

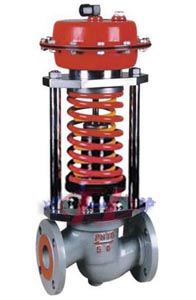

自力式壓力調節閥(標準型) |
■ 產品概述
ZZY型自力式壓力調節閥(自力式壓力控制閥)無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力控制閥廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
自力式壓力控制閥有單座（ZZYP）、套筒（ZZYM）二種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN15～250；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求合。
■ 產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
■ 主要技術參數
● 閥體
| 閥體形式 |
精小型直通鑄造球型閥 |
| 公稱通徑 |
DN15～250mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 |
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 |
標準型-17～+450℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
● 執行機構
| 有效面積(cm ) |
32※ |
80 |
250 |
630 |
| 壓力設定范圍(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
| 0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
保證壓力閥正常工作的
小壓差△Pmin(MPa) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
允許上下膜室之間大壓差
(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
| 材料 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
| 控制管線、接頭 |
銅管或鋼管10×1； 卡套式接頭：R1/4" |
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
■ 主要內部結構圖
 |
 |
| 單座式閥芯 (ZZYP型) |
套筒式閥芯 (ZZYM型) |
■ 主要零件材料
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
| 2 |
閥座、套筒 |
304 |
304 |
316 |
316L |
| 3 |
閥芯 |
304 |
304 |
316 |
316L |
| 4 |
墊片 |
聚四氟乙烯(PTFE) |
| 5 |
導向套 |
304 |
304 |
316 |
316L |
| 6 |
支座 |
304 |
304 |
316 |
316L |
| 7 |
閥蓋 |
304 |
304 |
316 |
316L |
| 8 |
底盤 |
304 |
304 |
316 |
316L |
| 9 |
彈簧 |
65Mn |
304 |
316 |
316L |
| 10 |
填料 |
聚四氟乙烯(PTFE)/柔性石墨 |
| 11 |
螺母 |
304 |
304 |
316 |
316L |
| 12 |
執行器 |
25#(特殊要求可訂做) |
■ 主要性能指標
| 設定值偏差 |
±8% |
允許泄露量
(在規定實驗條件下) |
硬密封 |
4×0.01%閥額定容量 |
| 軟密封 |
DN15～50 |
DN65～125 |
DN150～250 |
| 10氣泡/min |
20氣泡/min |
40氣泡/min |
■ 允許工作溫度
| 公稱通徑 |
15～125mm |
150～250mm |
| 密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
| 冷卻罐≤200℃ |
冷卻罐和加長件≤200℃ |
| 冷卻罐和散熱片≤350℃ ※ |
冷卻罐和加長件≤300℃ ※ |
| 軟密封 |
≤150℃ |
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
■ 額定流量系數、噪音衡量系數、允許壓差
| 公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KvS |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
| 噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
允許壓差
(Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
| PN40 |
2.0 |
■ 主要外形及連接尺寸
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 法蘭接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
| 法蘭端間距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
壓
力
調
節
范
圍
(KPa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
| A |
280 |
308 |
| 200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
| A |
230 |
| 120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
| A |
176 |
194 |
280 |
| 480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
| A |
176 |
194 |
280 |
| 600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
| A |
85 |
96 |
| 1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
| A |
85 |
96 |
| 大約重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
| 導壓管接口螺紋 |
M16X1.5 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
